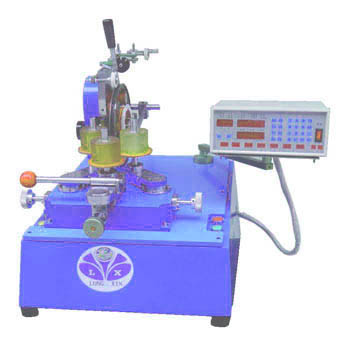

一般绕线机都没有恒压力压线板，绕制线圈时，圆铜线的拉力来自线轴的自重及绕线工人手的握力。工人操作在上半时段和下半时段因体力下降握力有异;绕制不同型号的线圈铜重有差异;满线轴和半线轴绕制的同型号的线圈铜重也有差异。因对圆铜线的拉力不均，产品线圈形状及铜重都会有所偏差，会影响产品的质量。为了确保电机性能的稳定性，降低工人的劳动强度，利用气动原理设计了绕线机的恒压力装置。其大大降低了工人的劳动强度，提高了圆铜线线圈的质量。

1、气动系统

    (1)压缩空气来自喷油螺杆空气压缩机，当它提供的总管压力达到压力传感器设定的最大值时，电磁阀的电源关闭。主机以空载方式运行，如果在6 min内总管压力未下降到压力传感器设定的值，则系统关闭;如果在6 min内总管压力降到压力传感器设定的值，则电磁阀的电源重新接通，压缩机切换到负载运行，安全地提供绕线机所需的恒压力。

   (2)气动传动原理图见图1，其中A为压力控制回路，用于控制气动装置的气源进口处的压力调节，它由分水过滤器、减压阀和油雾器等组成。

   (3)气动传动原理图中B为双作用气缸的速度控制回路，由两个单向节流阀和一个气缸组成。气缸把输入气体压力转换成机械能，气缸活塞的垂直动作是由三位五通阀来控制的。

   (4)气缸活塞输出压力与供给的气压有关，由压力控制阀来控制气压就能控制输出的压力。因这台恒压力装置工作负载变化小，所提供的压力变化很小，完全可满足供压要求。

   (5)输送压缩空气的管路和恒压力装置的气动系统要密闭，压缩气体不得有泄漏，这样可减少压缩机负载运转时间，从而延长压缩机寿命、节省电能的消耗、降低系统发热和提高效率。

2、恒压力导线夹

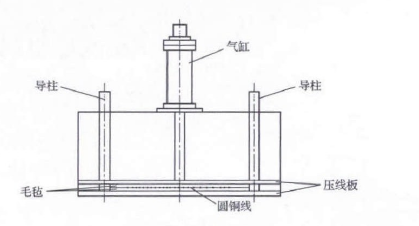

    恒压力导线夫结构如图2所示，绕制线圈时，圆铜线由压线板提供恒定的握力.使绕线均匀整个压线板通过气缸采用尾部的外法兰进行立式安装，用两个导柱控制压线板的方向。

3、结论

    恒压力压线板是一般技术改造的自制专用设备，因此考虑的主要因索是结构简单、实用、成本低和见效快配合电气控制可以实现单机自动绕线机的运行要求，降低工人的劳动强度和提高绕线圈质量。
