现代变压器是由铁芯、线圈和绝缘材料共同组成的,该线圈通常分为高压线圈和低压线圈,其中高压线圈使用绝缘导线进行绕制。线圈绕制是变压器制造的核心,对于变压器工作性能影响较大,不仅直接影响变压器外形尺寸,还影响着变压器绝缘性能和机械性能。现有绕线机一般为半自动绕线机,工作过程是:电机带动工件一起旋转绕线,通过计数装置将缠绕圈数显示在仪表上,工人手工排线,根据仪表显示缠绕圈数控制电机启停。但它存在以下缺点:由于人工排线方式,使工件加工质量过于依赖工人技术水平,且当电机转速过快时,人的操作无法跟上电机速度,因此限制了加工效率。全自动绕线机的出现虽然解决了半自动绕线机生产的一些弊端,但现有的自动排线绕线机为单绝缘层供给,不能实现线带同步缠绕或线圈侧边绝缘纸缠绕,自动化程度低且工艺不完备。传统变压器线圈绕制都是依靠人力将绝缘层按照生产工艺流程缠绕到组件上的,由工作人员统计匝数,使用传统绕线方式受到人为因素影响,导致绕制效率较低。因此,采用全自动变压器绕线机来解决该问题  。

针对上述问题,采用伺服系统来驱动排线机构,搭建硬件平台,结合控制系统软件部分设计,完成变压器的绕制过程。为实现精密绕制,需对漆包线和绝缘带中的张力进行控制,本文对全自动变压器的自动排线控制技术展开研究,为了绝缘带的张力控制奠定基础。

1  绕线机设备构成

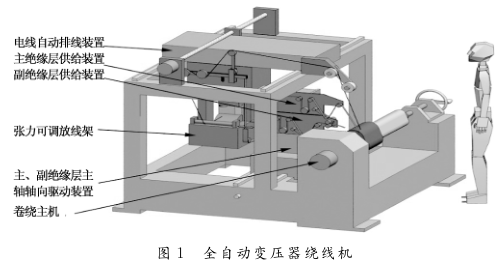

传统的半自动绕线机包括机座、检测装置、基于 PLC控制的控制柜和设置在机座上的人机界面,该设备仅为单绝缘层供给,不能实现线圈侧边绝缘纸缠绕,工艺不完备,生产的线圈侧边绝缘性能差 。因此本文设计的全自动变压器绕线机,采用双绝缘层供给装置,可同时实现线带同步缠绕和线圈侧边绝缘纸缠绕。对于绕线机主要设备主要包括电线自动排线装置、主副绝缘层供给装置、主副绝缘层主轴轴向驱动装置和卷绕主机等装置,如图 1 所示。

1.1  电线自动排线装置

自动排线装置为一轴伺服控制,包括排线装置架体、主体小车、定向定位轮、电机、导轨、导程20的滚珠丝杠和1 : 5的配减速机组成的,排线装置架体和主体小车上端设有丝杠,主体小车可沿导轨和丝杠方向移动,排线机头安装在滚珠丝杠上,可实现线头沿着导轨直线移动,而排线装置两端设有限位开关,其中排线电机功率设置为 150W 。

1.2  卷绕主机

卷绕主机包括主轴 4.5kW 的伺服电机、 1 : 10 的主轴配减速机、便于安装绕组芯模、取成品的主轴关节、主轴模架和手摇顶尖装置;主机装置轴承上可固定工件,随着主轴旋转完成线圈的绕制。设收卷电极功率为 6.0kW ,通过变频器驱动脚踏开关进行启动与停止控制。收卷主机配有电磁驱动器,能够满足收卷主轴的制动需求。收卷电机与主轴之间是通过机械换挡来调节机箱传递动力的,其中设置两个档位分别为变压器绕制提供较小额定转矩和较高额定转速,以满足工艺要求 。

1.3  主副绝缘层供给装置

主副绝缘层供给装置包括伺服张力控制系统 (内含伺服电机一台及反馈传感器等相关部件)、副绝缘层供给装置中步进驱动轮组、剪纸机构和其他辅助机构;伺服系统控制绝缘纸捆沿定位定向轮移动。另双绝缘层供给排线绕线机还包括脚踏开关和控制盒,卷绕主机主轴的正反转可通过所述脚踏开关和控制盒分别实现。

1.4  主副绝缘层主轴轴向驱动装置

主副绝缘层主轴轴向驱动装置包括主副绝缘层架体、 2kW 伺服电机、 1 : 5 的配减速机、导程 20 的丝杠、导轨和主体小车;主副绝缘层主轴轴向伺服电机和主副绝缘层主轴轴向配减速机连接PLC控制系统, PLC控制系统设有触摸屏,用于显示绕线圈数,并具有正反记数和断电记忆功能。

全自动变压器绕线机主要设备负责完成程序编写和人机界面组态,程序是控制技术的具体实现,在硬件选型已经确定条件下,程序控制将最终决定整台机器的性能。人机界面作为人机交互平台,不仅能够完成向程序发送控制指令以及输入工艺参数的操作,还可实时显示设备运行状态 。

2  自动排线控制技术分析

对于影响全自动变压器绕线机绕线质量以及加工精度,绝缘带和漆包线中的张力是重要影响因素,目前张力控制已经广泛应用于绕线行业中。在自动绕线机绕线过程中,如果漆包线中的张力较小,而导致绕线机组的绝缘带松弛,那么就会产生绕线堆积现象;反之,如果漆包线中的张力较大,而导致绕线机组的绝缘带缠绕表面坍塌,那么就会产生绕线断带现象,因此控制漆包线和绝缘带张力对于绕线机绕线质量来说是具有重要的作用。

2.1  张力的产生

在绕线机自动绕线过程中,为了达到工艺要求,必须在漆包线上产生摩擦力和阻力,因此对于张力的产生可通过如下3种情况进行说明 。

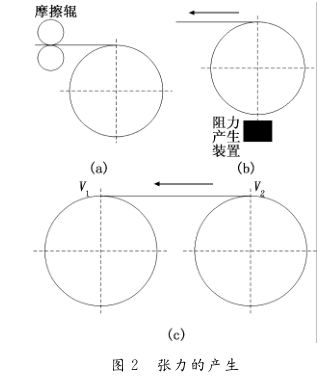

由图 2 可知:图 ( a )中在漆包线表面设置摩擦辊,使在运动时产生张力。当机器主轴产生带动飞叉旋转的绕线时,摩擦辊与漆包线之间会产生相对摩擦力,因此在摩擦辊与绝缘带之间的漆包线产生了张力;图 ( b )中是对防线卷施加了阻力矩,设置产生阻力矩的装置;图 (c )是利用防线速度和收线速度之差来产生拉力,采用该方式可通过控制放线卷的放线速度实现对漆包线和绝缘带中张力的控制。

图 ( a )中产生的张力与带盘半径大小无关,即带盘转动变化对绝缘带中张力是不产生影响的,因此对于张力的控制是比较容易的;图 ( b )中装置产生的阻力矩是保持不变的,因此绝缘带产生的张力值是由阻力矩与放线卷半径的比计算出来的;由于在摩擦辊与绝缘带之间施加正压力产生一定张力值才能促使绕线机正常工作,因此在图 ( c )产生张力过程中,绝缘带张力由如下公式进行计算:

   公式 ( 1 )中: V 2 和 V 1 分别为控制收线卷和防线卷的速度;

s 为绝缘带的截面积; α 为绝缘带弹性模量; d 为转动点之间的距离;

t 为设备运转时间。

绝缘带张力会随着绕线机绕线的速度变化而产生一定影响,在整个张力控制过程中实际上就是计算控制收线卷和放线卷之间的速度差,采用这种方式将张力控制转化为两线速度差的控制。卷绕主机上放置线圈芯模,而绝缘层

供给装置将绝缘纸送至卷绕主机,卷绕主机转动使绝缘纸缠绕在线圈芯模上,主副绝缘层主轴轴向驱动装置左右重复移动使绝缘纸均匀布满线圈芯模,通过张力调节线架,将导线通过电线自动排线装置送至卷绕主机,卷绕主机转动使导线缠绕在绝缘纸上,电线自动排线装置左右重复移动使导线均匀布满绝缘纸。本文提出伺服自动排线方案,提高排线精确度,为绝缘带张力的控制打下基础。

2.2  伺服自动排线设计

伺服电机的控制有精确度高、定位准、调速范围宽、响应速度快、动态性能好等特点。本系统中排线机构需要较好的跟随性和主轴电机协同运转,同时需要排线误差小,排线均匀,精确度高,因此我们选用三菱伺服系统来驱动排线机构进行排线  。

使用伺服驱动器时,电线自动排线方案设计如下所示:

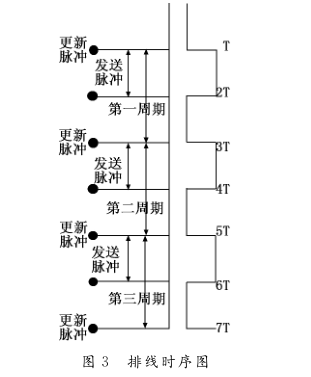

根据一定时间内绕线机转过的角度来控制程序向伺服驱动器发动的脉冲,排线装置快速跟随绕线机主轴转动,根据在执行时发送的脉冲指令改变发送脉冲频率,当发送脉冲指令之前,会按照之前设定的频率发送脉冲,一旦更改了发送脉冲频率之后,必须先断开接通条件,再重新接通启动脉冲指令,才可按照原始的脉冲频率执行。此时电极工作是位于控制模式下进行的,由此设计了如图 3 所示的排线时序图。

由图3可知,为了使排线更加平滑,需保证脉冲采样时间间隔最短,选择可编程逻辑控制器的扫描周期 T 作为采样时间,每隔2T更新一次脉冲数量,但是每次都必须在时间 T内完成脉冲的发送,因此在采样周围为2T时,就完成了一次自动排序任务,继续进行下一次自动排线,直到自动绕线全部完成。具体排线方案设计如下所示:

a )计算导线整体直径;

b )计算主轴转速;

c )计算可编程逻辑控制器发送的脉冲主要频率;

d )将上一次差值折算为可编程逻辑控制器发送脉冲的附加频率;

e )计算可编程逻辑控制器实际应发脉冲频率,并以此频率发送脉冲;

f )统计一个周期的采样结果;

g )计算以此脉冲发送结束时的可编程逻辑控制器实际应发脉冲与理论应发脉冲之差;

h )将第一次差值固定,将下一次差值移动到上一次差值中;

i )查看是否达到设定的匝数?

j )如果达到,则结束;如果没有达到,则需重新计算导线整体直径,直到达到设定的匝数即可。

虽然根据上述设计方案实现了绕线机的快速排线,但在变压器的绕制过程中通过电磁刹车装置实现主轴电机的快速制动,开始时电机转速由低速加速到高速运行,在这一段绕制快要结束时电机又由高速降为低速运行,绕线完成一层后,自动铺设绝缘层,伺服电机排线方向取反,继续绕制工作。在这个过程中,主轴转速过快,转动惯量过大,致使排线误差偏大,漆包线张力波动,因此本文提出逐次逼近补偿的方法减少惯性造成的误差。

本文采用伺服张力器工作原理是由电机作为主要工作机构,通过调节速度控制扭矩,由传统被动送线方式转变为主动送线方式,保持张力稳定性。控制装置是张力控制核心,对于整个控制系统具有重大影响,通过接收来自张力传感器的反馈信号,根据时序图设计具体排线方案,通过调试确定惯性补偿系数,保证绕线能够平滑移动,改善惯性误差,最终实现绕线机张力稳定控制。通过研究结果可知,采用所研究的控制技术最高控制效率可达到90% 。自动化程度高、功能齐全、动力强劲,适用于矩形和椭圆形线圈的绕制,适合启动平稳、频繁点动、制动平稳及急停刹车的工作状态。
