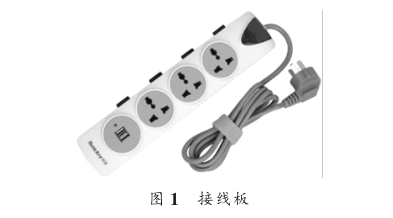

接线板（如图 1 ）在居家、办公、工程领域都是一种应用广泛的小电器产品，主要是当电源插孔不足时，需借助接线板来连接更多的电器。 目前接线板的生产规模呈国外萎缩国内逐年递增的趋势。

接线板的电源线仅长度、直径而言有多种规格，生产厂家为了包装的统一性、外观的美观性，一般将电源线按照一定的要求进行缠绕、捆扎，再进行焊接、封装。 目前，大部分接线板生产企业采用手工对电源线进行缠绕捆扎，导致效率低下，质量参差不齐，故设计具有广泛适应性、高效率的电源线绕线机具有一定的实际和研究意义。

1 总体方案

确定绕线动作如下，首先人工放置电源线至绕线机上，启动电源，绕线机旋转，同时电源线做上下往复运动，防止电源线绕在某处堆积，另外电源线尾部需施加一定的夹持力，防止电源线被甩起做无规则运动。由此主要机械部分应由绕线机构、纵向调节机构、夹线机构组成。

2 机构结构设计

2．1 绕线机构

如图 2 所示， 绕线机构由部件 2 电机带动传动比为 1∶3 的同步带轮转动， 驱动转绕主轴带动转绕杆旋转， 转绕杆上的固定、滑动转柱用于缠绕电线，埋头器用于放置电线插头，滑动导柱可在松紧气缸的作用下微动，靠近或远离固定转柱，取线时靠近，此时电线松弛方便取线，绕线时远离，保证电源线绷紧。

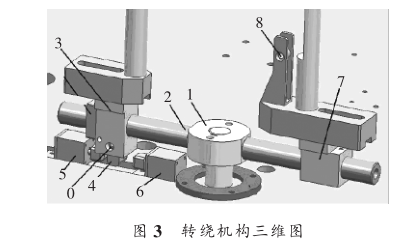

绕线机机构详细结构如图 3 所示， 转绕主轴 1 与转绕光杆 2固定连接，固定转柱 7 通过紧钉螺钉与转绕光杆 2 固定， 8 为埋头器，移动转柱 3 与转绕光杆 2 可相对滑动， 1 和 3 之间有弹簧套在构件 2 上，图中略去，偏心凸轮 4 可绕 O 点相对构件 3 转动，绕线开始前气缸 5 将构件 4 向右打紧，偏心凸轮 4 与转绕光杆 2 锁紧，形成死点保证绕线过程中构件 3 无运动，绕线结束后气缸 6 向左推动构件 4 ，解除死点，移动转柱 3 在绷紧的电源线作用下向右微移，电源线取下后，利用弹簧力将移动转柱 3 复至原位。

2．2 纵向调节机构

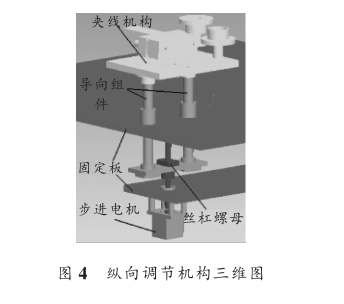

纵向调节机构主要由步进电机、丝杠螺母、导向组件及固定板组成，如图 4 所示。绕线工作时，步进电机带动丝杠旋转，螺母做直线运动，从而实现导向机构带动夹线机构的直线运动，通过电机的正反转，可以控制电源线上下运动，达到防止电源线堆积的功效。

2．3 夹线机构

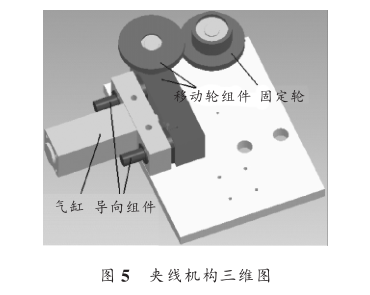

夹线机构（图 5 ）主要通过气缸带动移动轮前后运动，从而与固定轮实现夹住电源线的功效，夹持力的大小通过调节气缸的气压实现，从而保证在绕线过程中电源线的尾端不被甩起。

3 结语

该装置实现了电源线的快速缠绕，在实际生产中稳定可靠、运转良好，为企业带来了良好的经济效益和社会效益。
